返回列表銅電纜固定頭

標簽：

◆產品材質：接頭主體部位采用黃銅鍍鎳制成，夾緊件采用尼龍塑料(PA)制成，密封件和O型密封圈均采用丁腈橡膠(NBR)制成。

◆產品認證：歐洲CE認證、歐洲ROHS認證、歐洲REACH認證。

◆防護等級：在規定的卡口范圍內，并使用O型密封圈旋緊迫緊頭，達到IP68-10巴壓力。

◆工作溫度：靜態：-40℃到100℃，短時間達120℃；動態：-20℃到80℃，短時間達100℃。

◆螺紋長度：短螺紋適合用于薄型機板的開孔或附有內螺紋的設備上，長螺紋適合接合厚型機板。螺紋加長型可定制。

◆產品特性：特殊夾緊爪與夾緊圈凹凸相扣之設計，配合迫緊頭裝配省時便利，夾緊電纜范圍大、抗拉力強、可防水、防塵、抗鹽、耐酸緘、酒精、油脂及一般溶劑。

◆使用方法：金屬電纜防水接頭是電纜的配套產品，接頭可將電纜鎖緊，另一端可接入設備箱體上，也可以根據選用螺紋接入進出口為內螺紋的電動設備上。

◆更多選擇：可根據客戶實際需要，特別定制。需要訂購時歡迎來電咨詢。

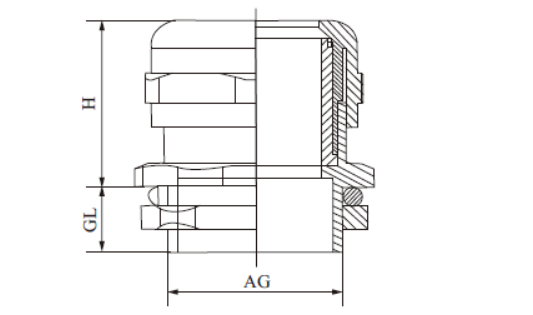

編號 Item NO.	適用電纜 (mm) Cable range	螺紋外徑 Thread O.D.	機板口徑 Mounting hole diameter	螺紋長度GL (mm) Thread length GL	接合長度H (mm) Joint length H	扳手徑 Spanner
M8×1	5.5-2	8	8-8.2	5	16	12
M10×1	6.-3	10	10-10.2	7	19	14
M12×1.5	6.5-3	12	12-12.2	7	19	14
M14×1.5	8-4	14	14-14.2	7	19	17
M16×1.5	8-4	16	16-16.2	8	20	18
M18×1.5	10-5	18	18-18.2	8	21	20
M20×1.5	12-6	20	20-20.2	8	22	22
M22×1.5	14-10	22	22-22.2	8	23	24
M24×1.5	14-10	24	24-24.2	9	25	24/27
M25×1.5	14-10	25	25-25.2	9	25	24/27
M27×1.5	18-13	27	27-27.2	9	27	30
M28×1.5	18-13	28	28-28.2	9	27	30
M30×1.5	18-13	30	30-30.2	9	29	30/32
M32×1.5	22-15	32	32-32.2	10	29	35
M36×1.5	25-18	36	36-35.2	10	31	40
M40×1.5	25-18	40	40-40.2	11	31	40/45
M42×1.5	30-22	42	42-42.2	11	35	45
M48×1.5	33-25	48	48-48.2	11	37	50/52
M50×1.5	38-32	50	50-50.2	12	37	50/52
M54×1.5	38-32	54	54-54.2	12	38	57
M60×1.5	44-37	60	60-60.2	13	38	64
M63×1.5	44-37	63	63-63.2	13	38	64/68
PG7	6.5-3	12.5	12.5-12.7	7	19	14
PG9	8-4	15.2	15.2-15.4	8	20	17
PG11	10-5	18.6	18.6-18.8	8	21	20/21
PG13.5	12-6	20.4	20.4-20.6	8	22	22
PG16	14-10	22.5	22.5-22.7	9	23	24
PG19	14-10	25	25-25.2	9	25	24/27
PG21	18-13	28.3	28.3-28.5	9	27	30
PG25	22-15	32	32-32.2	10	29	35
PG29	25-18	.37	37-37.2	11	31	40
PG36	33-25	47	47-47.2	12	37	50
PG42	38-32	54	54-54.2	13	38	57
PG48	44-37	59.3	59.3-59.5	14	38	64
PG63	52-42	72	72	15	42	77
